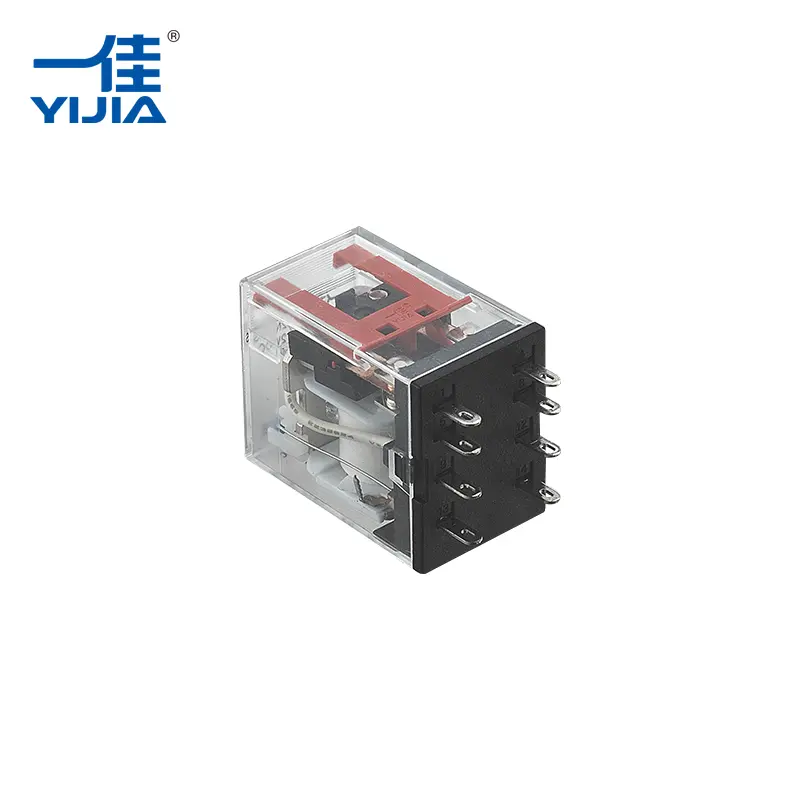

YIJIA vysvětluje, jak anElektromagnetické reléudržuje vysokou dielektrickou pevnost při spínání velkých proudů díky konstrukci izolace, struktuře kontaktů a technologii elektromagnetického řízení.
S tím, jak se průmyslová zařízení stávají výkonnějšími a automatizovanějšími, elektrické řídicí komponenty čelí rostoucím požadavkům na bezpečnost a spolehlivost. Přepínání velkých proudů není jen o umožnění průchodu elektřiny; vyžaduje také zabránění nežádoucímu elektrickému úniku, snížení rizik souvisejících s obloukem a udržení stabilní izolace mezi různými obvody.
Elektromagnetické relé hraje v tomto procesu důležitou roli, protože umožňuje řídicímu signálu s nízkým výkonem ovládat obvod s vyšším výkonem, přičemž udržuje řídicí stranu elektricky oddělenou od strany zátěže. Tato separační schopnost je jedním z klíčových důvodů, proč jsou relé stále široce používána v průmyslových řídicích systémech.
Když elektrické zařízení pracuje s vyššími úrovněmi proudu, vnitřní součásti jsou vystaveny většímu elektrickému namáhání. Během spínání může rozdíl napětí mezi kontakty vytvářet podmínky, kdy se elektřina pokouší procházet nezamýšlenými cestami.
Dielektrická pevnost se týká schopnosti izolačních materiálů a konstrukčního řešení odolat napětí bez elektrického průrazu. U relé používaných v průmyslových aplikacích pomáhá silný dielektrický výkon udržovat bezpečné oddělení mezi:
Bez dostatečné izolační schopnosti může elektrický únik nebo porucha ovlivnit provoz zařízení a způsobit bezpečnostní obavy.
| Elektrická výzva | Možný dopad | Požadavek na design |
|---|---|---|
| Vysoké napětí | Riziko selhání izolace | Silná izolační struktura |
| Časté přepínání | Kontaktní opotřebení a tvorba tepla | Spolehlivé kontaktní materiály |
| Velké proudové zatížení | Zvýšené elektrické namáhání | Optimalizovaný design kontaktů |
| Elektrické oblouky | Poškození kontaktu | Vylepšená ochrana proti přepínání |
Princip činnosti anelektromagnetické reléje založen na přeměně elektrického signálu na mechanický pohyb.
Když proud protéká cívkou relé, generuje magnetické pole, které přitahuje vnitřní kotvu. Tento pohyb mění polohu kontaktů, což umožňuje obvodu otevřít nebo zavřít.
Důležité je, že obvod cívky a kontaktní obvod jsou fyzicky odděleny. Tato struktura umožňuje relé ovládat obvod s vysokým výkonem bez přímého připojení řídicího signálu k zátěži.
Typický proces přepínání zahrnuje:
Tato konstrukce poskytuje flexibilitu ovládání a elektrickou izolaci.
Kontaktní systém je jednou z nejdůležitějších částí ovlivňujících výkon relé. Během provozu kontakty opakovaně spojují a odpojují elektrické cesty. V aplikacích s velkým proudem musí kontaktní struktura zvládnout elektrické zatížení při zachování stabilního provozu.
Výkon kontaktu ovlivňuje několik faktorů:
| Kontaktujte Design Factor | Vliv na výkon |
|---|---|
| Kontaktní materiál | Ovlivňuje vodivost a odolnost proti opotřebení |
| Rozteč kontaktů | Pomáhá zlepšit izolační schopnost |
| Kontaktní tlak | Podporuje stabilní elektrické připojení |
| Přesnost mechanického pohybu | Snižuje chyby při přepínání |
Dobře navržená struktura kontaktů pomáhá snižovat problémy způsobené opakovaným spínáním, jako je zvýšení odporu kontaktů nebo nestabilní elektrické spojení.
Izolační systém uvnitř relé není omezen na vnější pouzdro. Vnitřní bariéry, izolace cívek a rozestupy mezi vodivými částmi přispívají k dielektrickému výkonu.
V průmyslovém prostředí může relé zaznamenat:
Proto si izolační materiály musí zachovat své vlastnosti po dlouhou dobu.
Vnitřní struktura elektromagnetického relé obvykle obsahuje izolační prvky kolem cívky a kontaktní plochy, aby se zabránilo nechtěným elektrickým cestám. Správná vzdálenost mezi součástmi také pomáhá zlepšit napěťový odpor.
Výběr materiálu přímo ovlivňuje výkon relé při opakovaném provozu. Vodivé části potřebují dobrý elektrický výkon, zatímco izolační části potřebují stabilní ochranu.
Mezi běžné aspekty návrhu patří:
| Komponent | Hlavní funkce |
|---|---|
| Izolace cívky | Odděluje řídicí obvod od magnetického systému |
| Kontaktní materiál | Efektivně převádí proud |
| Materiál bydlení | Chrání vnitřní komponenty |
| Mechanické nosné díly | Udržuje přesný pohyb |
Pro spínání velkých proudů je důležitá především rovnováha mezi vodivostí a izolací. Součástka musí umožňovat tok proudu správnou cestou a zároveň zabránit nechtěným elektrickým spojením.
Průmyslové systémy často spoléhají na relé, kde je nezbytná elektrická izolace a spolehlivost spínání.
Výrobní zařízení často zahrnuje motory, akční členy a řídicí systémy, které vyžadují spolehlivé spínání. Relé pomáhají oddělit řídicí signály od obvodů s vyšším výkonem.
Elektrické skříně obsahují více obvodů pracujících společně. Silný izolační výkon pomáhá udržovat bezpečné oddělení mezi různými elektrickými funkcemi.
Automatizované systémy vyžadují přesné řízení signálu. Relé poskytují praktický způsob řízení různých elektrických zátěží a zároveň chrání citlivé ovládací prvky.
Zařízení s vyššími úrovněmi proudu vyžaduje spínací prvky, které dokáží udržet stabilní provoz při elektrickém namáhání.
Výběr relé pro průmyslové aplikace vyžaduje více než jen kontrolu jmenovitých proudů. Pracovní prostředí a elektrické požadavky také ovlivňují výkon.
Mezi důležité úvahy patří:
| Faktor výběru | Proč na tom záleží |
|---|---|
| Jmenovitý proud | Určuje vhodnou schopnost manipulace s nákladem |
| Dielektrická pevnost | Podporuje bezpečnou elektrickou izolaci |
| Frekvence spínání | Ovlivňuje mechanickou životnost |
| Konfigurace kontaktu | Určuje možnosti ovládání okruhu |
| Provozní prostředí | Ovlivňuje požadavky na materiál a ochranu |
Vhodná konstrukce relé by měla odpovídat jak elektrickým charakteristikám, tak skutečným provozním podmínkám zařízení.
Jak se automatizační technologie vyvíjí, průmyslové řídicí systémy vyžadují komponenty, které kombinují kompaktní design se spolehlivým výkonem. Elektromagnetický princip zůstává cenný, protože poskytuje jednoduchou metodu pro ovládání vysoce výkonných obvodů prostřednictvím nízkopříkonových signálů.
Elektromagnetické relé dosahuje vysoké dielektrické pevnosti prostřednictvím několika kombinovaných konstrukčních prvků, včetně účinných izolačních struktur, řízené vzdálenosti mezi kontakty, spolehlivých materiálů a přesného mechanického pohybu.
YIJIA Industrial Electrical Co., Ltd. se zaměřuje na průmyslové řídicí komponenty, jako jsou relé, AC stykače, tlačítkové spínače, signální lampy a související elektrické produkty. Prostřednictvím neustálého zlepšování designu produktů a řízení kvality vyvíjí společnost YIJIA komponenty, které podporují různé požadavky průmyslové kontroly.
Vzhledem k tomu, že spínání velkých proudů stále hraje důležitou roli ve strojních zařízeních, automatizaci a elektrických systémech, zůstává dielektrická pevnost klíčovým faktorem výkonu relé. Kombinace elektromagnetického provozu a inženýrství zaměřeného na izolaci umožňujeElektromagnetické relépro zajištění stabilního řízení obvodu při zachování spolehlivého elektrického oddělení v náročných aplikacích.
