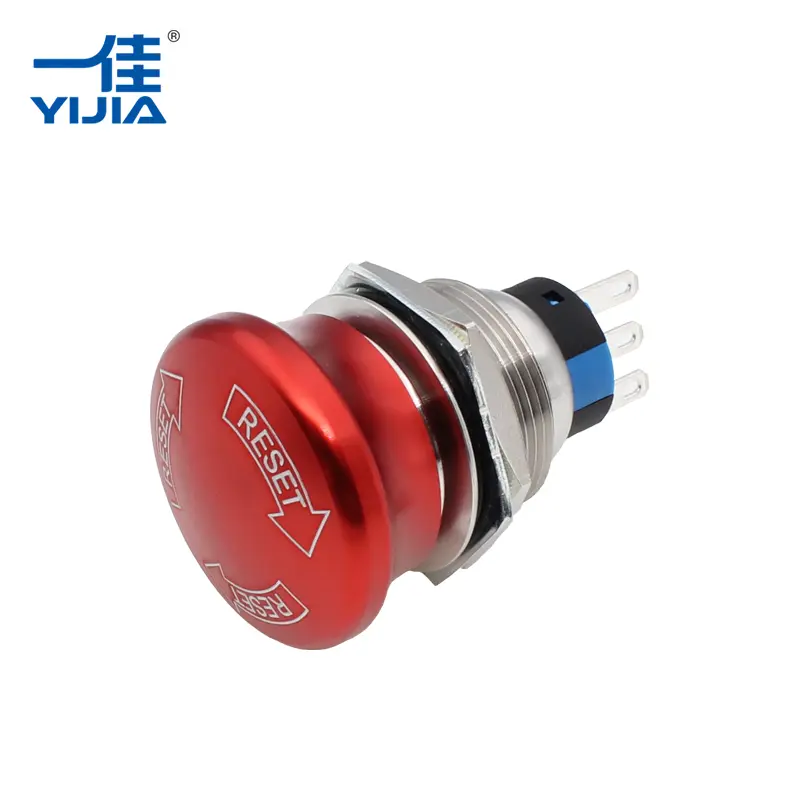

YIJIA Industrial Electrical Co., Ltd.vysvětluje, jak anTlačítko nouzového zastavenípoužívá zamykací mechanismus push-pull pro rychlé vypnutí stroje a spolehlivé bezpečnostní ovládání.
V průmyslovém prostředí musí nouzová ovládací zařízení okamžitě reagovat, když nastanou neočekávané situace. Uzamykací struktura push-pull použitá u tlačítek nouzového zastavení je navržena tak, aby vytvořila jednoduchý, ale spolehlivý provozní proces, který operátorům umožňuje rychle zastavit zařízení a předejít dalším rizikům.
Od výrobních strojů po automatizační systémy se tento mechanismus stal běžným bezpečnostním řešením, protože kombinuje rychlou aktivaci, jasnou indikaci stavu a řízený reset.
Tlačítko nouzového zastavení je bezpečnostní ovládací prvek určený k přerušení provozu stroje během abnormálních podmínek. Běžně se instaluje na ovládací panely, výrobní zařízení, montážní linky a průmyslové stroje, kde může být vyžadováno okamžité odstavení.
Na rozdíl od běžných ovládacích spínačů se zařízení nouzového zastavení nepoužívá pro každodenní spouštění a zastavování. Jeho hlavním účelem je poskytnout rychlou reakci, když obsluha potřebuje zastavit nebezpečný pohyb nebo zabránit poškození zařízení.
Mezi typické situace vyžadující nouzové zastavení patří:
- Neočekávaná porucha stroje
- Obavy o bezpečnost operátora
- Abnormální provozní podmínky
- Příprava údržby
- Možné poškození zařízení
Účinnost systému nouzového zastavení závisí nejen na elektrickém obvodu, ale také na mechanickém provedení samotného tlačítka.
Zamykací mechanismus push-pull je založen na jednoduchém mechanickém pohybu. Když operátor stiskne nouzové tlačítko, hlava tlačítka se posune dovnitř a zablokuje se v aktivované poloze.
Vnitřní struktura obvykle zahrnuje:
- Knoflíková hlava
- Zamykací mechanismus
- Pružinová struktura
- Kontaktní blok
- Resetovat systém
Po stisknutí:
- Hlava tlačítka se pohybuje dolů.
- Zamykací mechanismus drží tlačítko na místě.
- Vnitřní kontakty mění svůj elektrický stav.
- Připojený řídicí obvod stroje přijímá signál zastavení.
Tlačítko zůstane zablokováno, dokud operátor neprovede reset. Tím se zabrání náhodnému obnovení chodu stroje před kontrolou situace.
| Operační proces | Mechanické působení | Výsledek kontroly |
| Stiskněte nouzové tlačítko | Tlačítko se posune dovnitř a uzamkne | Signál zastavení stroje aktivován |
| Udržujte uzamčenou polohu | Vnitřní mechanismus drží stav | Zabraňuje náhodnému restartu |
| Vytáhněte tlačítko směrem ven | Zámek se uvolní ručně | Systém se může vrátit k normálnímu ovládání |
Různétlačítka nouzového zastavenípoužijte různé metody resetování v závislosti na požadavcích aplikace. Typ push-pull je jedním z nejběžněji uznávaných návrhů, protože má přímočaré ovládání.
Reset push-pull funguje tak, že po vyřešení nouzové situace ručně vytáhnete hlavu tlačítka směrem ven. Vnitřní mechanismus se uvolní a kontakty se vrátí do původního stavu.
Mezi další běžné metody resetování patří:
| Metoda resetování | Princip fungování | Vlastnosti aplikace |
| Push-pull reset | Vytažením tlačítka směrem ven jej uvolníte | Jednoduché a intuitivní ovládání |
| Twist reset | Otočením hlavy tlačítka odemknete | Pomáhá předcházet náhodnému uvolnění |
| Reset klíče | K uvolnění použijte klíč | Vhodné pro prostory s omezeným přístupem |
Zvolená metoda resetování závisí na konstrukci zařízení, bezpečnostních požadavcích a provozním prostředí.
Nezamykatelné tlačítko by se mohlo po stisknutí okamžitě vrátit, což může způsobit zmatek ohledně toho, zda byl nouzový příkaz dokončen. Uzamykací struktura řeší tento problém poskytnutím viditelné a fyzické indikace.
Uzamčená poloha nabízí několik výhod:
- Jasná identifikace nouzového stavu
- Prevence nechtěného restartu stroje
- Snazší kontrola před opětovným spuštěním zařízení
- Lepší povědomí operátora
U průmyslových systémů funguje funkce mechanického zamykání společně s elektrickými kontakty a vytváří spolehlivější bezpečnostní odezvu.
Komponenty průmyslového řízení často pracují v prostředích, kde jsou běžné vibrace, prach a časté používání. Fyzická struktura zařízení nouzového zastavení přímo ovlivňuje jeho životnost.
Vysoce kvalitní tlačítko nouzového zastavení obvykle používá odolné materiály krytu, včetně kovových doplňků, jako je nerezová ocel, ke zlepšení mechanické pevnosti a odolnosti proti nárazu.
Ve srovnání se standardními plastovými konstrukcemi mohou kovové konstrukce poskytnout:
| Funkce designu | Praktická výhoda |
| Kovové pouzdro | Lepší odolnost proti mechanickému namáhání |
| Zesílená struktura knoflíků | Podporuje opakovaný provoz |
| Stabilní kontaktní systém | Udržuje spolehlivé elektrické připojení |
| Materiály odolné proti opotřebení | Prodlužuje provozní životnost |
Tyto funkce pomáhají komponentům nouzového ovládání zůstat spolehlivé v náročných průmyslových aplikacích.
Mechanický pohyb tlačítka musí spolupracovat se strukturou elektrického kontaktu. Při aktivaci nouzového tlačítka změní vnitřní kontakty stav a odešlou signál do řídicího systému.
Běžná kontaktní ujednání zahrnují:
- Normálně uzavřené (NC) kontakty pro bezpečnostní obvody
- Více kontaktních bloků pro různé řídicí signály
- Modulární konstrukce pro flexibilní instalaci
Použití spolehlivých kontaktních materiálů pomáhá snížit elektrické poruchy způsobené opakovaným spínáním. V kombinaci s optimalizovanými pružinovými mechanismy podporuje kontaktní systém konzistentní výkon v nouzových situacích.
Zařízení pro nouzové zastavení jsou široce používána v průmyslových odvětvích, kde stroje vyžadují okamžité vypnutí.
Výrobní stroje často obsahují nouzová tlačítka na ovládacích panelech nebo rámech strojů, takže operátoři mohou rychle reagovat na neočekávané problémy.
Robotická zařízení a automatizované výrobní linky vyžadují funkce rychlého vypnutí pro ochranu operátorů a zařízení.
Řídicí skříně integrují funkce nouzového zastavení, které poskytují centralizované řízení bezpečnosti.
Stroje zahrnující pohyblivé části, řezací systémy nebo dopravníkové mechanismy běžně používají nouzové ovládání jako součást svého bezpečnostního návrhu.
Výběr vhodné součásti nouzového zastavení vyžaduje zvážení mechanických i elektrických požadavků.
Mezi důležité faktory patří:
| Faktor výběru | Důvod |
| Metoda resetování | Určuje, jak se systém vrátí do provozu |
| Konfigurace kontaktu | Musí odpovídat návrhu řídicího obvodu |
| Velikost instalace | Zajišťuje kompatibilitu s ovládacím panelem |
| Provozní prostředí | Ovlivňuje požadavky na materiál a ochranu |
| Mechanická odolnost | Ovlivňuje dlouhodobou spolehlivost |
Správně zvolená komponenta nouzového ovládání může zlepšit bezpečnost stroje a zároveň podporovat pohodlné postupy údržby a provozu.
Vzhledem k tomu, že průmyslová automatizace se neustále vyvíjí, bezpečnostní komponenty zůstávají nezbytnou součástí konstrukce strojů. Tlačítko nouzového zastavení je přímým spojením mezi operátory a systémy ochrany zařízení.
YIJIA Industrial Electrical Co., Ltd.se zaměřuje na produkty průmyslového elektrického ovládání včetně tlačítkových spínačů, signálních lamp, relé, stykačů, bzučáků a komponent nouzového ovládání. Prostřednictvím neustálého zlepšování produktů a postupů řízení kvality vyvíjí společnost YIJIA řešení navržená pro různé průmyslové řídicí aplikace.
Zamykací mechanismus push-pull funguje tak, že kombinuje funkce mechanického zamykání a elektrického spínání, čímž vytváří jasnou a spolehlivou metodu nouzové reakce. Díky odolné konstrukci a praktickému provoznímu designuTlačítko nouzového zastaveníi nadále hraje důležitou roli při zlepšování bezpečnosti a spolehlivosti řízení napříč moderními průmyslovými zařízeními.
