Proč je 30mm tlačítkový spínač stále králem průmyslového ovládání?

2026-03-03 0 Nechte mi zprávu

The30mm tlačítkový spínačzůstává volbou pro náročná prostředí – od montážních linek pro automobily až po závody na zpracování potravin. Tato příručka odpovídá na nejčastější otázky o její konstrukci, srovnává ji s 22mm alternativami a odhaluje, proč značky jako Yijia Industrial Electric Co., Ltd. pokračují v inovacích v tomto formátu. Dozvíte se o hodnocení IP, okamžitých vs. udržovaných akcích a skutečných výhodách a nevýhodách.

📋 Rychlá navigace

Co přesně je 30mm tlačítkový spínač?
Tlačítko 30 mm vs. 22 mm: Který je lepší?
Jaké jsou klíčové výhody 30mm tlačítkových spínačů?
Existují nějaké skryté nevýhody 30mm spínačů?
Která odvětví nejvíce spoléhají na 30mm tlačítkové spínače?
Okamžité vs. Latching: Jak ovlivňují provoz?
Jak vybrat správné IP hodnocení pro váš 30mm přepínač?
Často kladené otázky o 30mm tlačítkových spínačích

🔍 Co přesně je 30mm tlačítkový spínač?

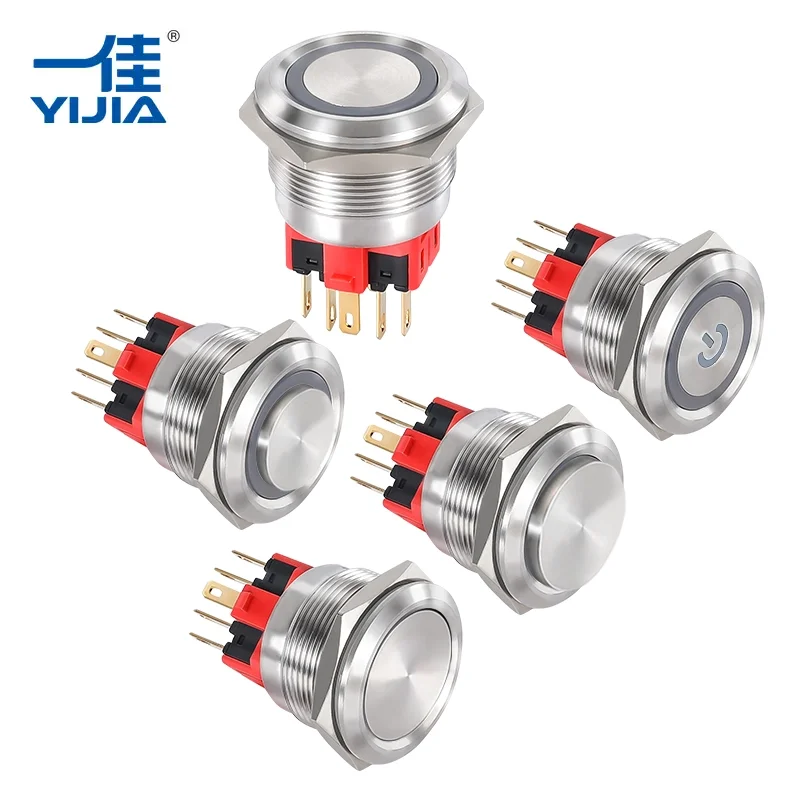

A 30mm tlačítkový spínačse vztahuje na průměr montážního otvoru (typicky 30,5 mm) a velikost pohonu. Je to robustní, elektromechanické zařízení používané k ovládání obvodů v průmyslových strojích. Na rozdíl od menších spínačů je 30mm formát navržen tak, aby snášel ruce v rukavicích, vibrace a nečistoty. Jednotky od výrobců jakoYijia Industrial Electric Co., Ltd.často obsahují aktuátory z nerezové oceli, možnosti osvětlení LED a kontaktní bloky s jmenovitým proudem až 10A [cit:1]. Mohou být dočasné (pružina-návrat) nebo udržované (zatlačení/vypnutí).

⚖️ Tlačítko 30 mm vs. 22 mm: Který je lepší?

Toto je klasická debata na půdě závodu [cit:8]. Níže uvedená tabulka uvádí základní rozdíly.

Parametr	30mm tlačítkový spínač	22mm tlačítko
Trvanlivost	Vynikající; tlakově lité kovové rámy, odolává nárazům (často IK10)	Dobré, ale plastové rámečky běžné; náchylné k prasknutí při silném zneužívání
Ovládací síla a pocit	Pozitivní hmatová zpětná vazba; vhodné pro silné rukavice	Lehčí dotyk; může dojít k náhodné aktivaci ve stísněných prostorách
Typické aplikace	Těžký průmysl: slévárny, lisování, těžba, vytlačování	Obchodní zařízení, rozvaděče, HVAC
Elektrické hodnocení	Do 600V / 10A běžné	Obvykle do 5A, 250V
Cena	Vyšší počáteční náklady, nižší náklady životního cyklu	Nižší počáteční investice

Podle zkušených techniků údržby 30mm tlačítkový spínač jen zřídka mechanicky selže – i když chladicí kapalina zaplaví kryt.

✅ Jaké jsou klíčové výhody 30mm tlačítkových spínačů?

Pros

Vynikající mechanická pevnost – kovová obsluha přežije nárazy vysokozdvižného vozíku.
Vysoká ochrana proti vniknutí: IP66, IP67, možnosti NEMA 4X.
Viditelné z dálky; větší čočka umožňuje jasné LED osvětlení.
Snadné zapojení: nástrčné svorky nebo šroubové svorky s uchycenými svorkami.
Modulární kontaktní bloky (1NO/1NC až 3 stupně).

Nevýhody

Vyžaduje více místa na panelu než 22 mm; není ideální pro husté HMI.
Mírně vyšší náklady na jednotku.
Může být přehnané pro lehké komerční aplikace.
Méně estetických/designových stylů ve srovnání s 16 mm nebo 22 mm.

⚠️ Existují nějaké skryté nevýhody 30mm spínačů?

I když je to vzácné, jeden přispěvatel fóra poznamenal, že je známo, že extrémně silní operátoři uvolňují kontaktní blok za 30mm tlačítkovým spínačem, pokud je panel tenký. Navíc, pokud váš návrh vyžaduje mnoho spínačů na malé ploše, 30mm půdorys může být omezující. Ale u samostatných E-stop nebo hlavních ovládacích prvků napájení nic nepřekoná jeho přítomnost.

🏭 Která odvětví nejvíce spoléhají na 30mm tlačítkové spínače?

30mm tlačítkový spínač je standardní v: automobilových montážích, potravinách a nápojích (verze z nerezové oceli), obráběcích strojích, jeřábech, těžbě a čištění odpadních vod.Yijia Industrial Electric Co., Ltd.dodává zakázkově gravírované 30mm spínače do petrochemických závodů, kde je odolnost proti korozi prvořadá.

🔄 Okamžité vs. Latching: Jak ovlivňují provoz?

Okamžité 30mm tlačítkové spínače (jako ty používané pro funkce "start") se po uvolnění vrátí do klidového stavu. Typy západek zůstávají stisknuté (nebo přepnuté), dokud nejsou znovu zatlačeny – často se používají pro režimy „zapnuto/vypnuto“ nebo v režimu údržby. Mnoho osvětlených verzí kombinuje aretaci se stavem LED. Pro nouzové zastavení jsou u velikosti 30 mm běžné pohony push-pull nebo twist-to-release.

💧 Jak vybrat správné IP hodnocení pro váš 30mm přepínač?

IP66 a IP67 jsou typické pro 30mm tlačítkové spínače. IP66 znamená prachotěsný a chráněný proti silným proudům vody; IP67 přidává dočasné ponoření. Pokud vaše aplikace zahrnuje mytí (potravinářský průmysl), zvolte nerezovou ocel s krytím IP69K. TheYijia Industrial Electric Co., Ltd.Katalog obsahuje 30mm zařízení se silikonovými membránami pro extrémní vlhkost.

📊 Oblíbené typy a funkce 30mm tlačítkových spínačů

Série / Typ	Osvětlení	Operace	Typický kontakt	Environmentální
A30NN (Omron)	Neosvětlené	Momentální/alternativní	1a, lb, 2a, 2b	IP66, CE, UL
A30NL (Omron)	LED svítí	Chvilkový	1a, lb, 2a	IP66, různá napětí
Řada TWND (IDEC)	Obě	Okamžité/udržované	Až 2NO/2NC	IP65, těžký provoz
9001K (Schneider)	Osvětlené možnosti	Momentary/Push-Pull	Konfigurovatelné	NEMA 4X, IP66

❓ Často kladené otázky o 30mm tlačítkových spínačích

Může 30mm tlačítkový spínač přímo nahradit starý 30,5mm otvor?

Ano, většina 30mm tlačítkových spínačů je navržena pro montážní otvory 30,5 mm. Značky jakoYijia Industrial Electric Co., Ltd.obsahují kroužky proti rotaci, které se přizpůsobí mírným odchylkám. Vždy zkontrolujte datový list: některá evropská 30mm tlačítka používají 30,2mm otvory.

Jaké napětí/proud zvládne typický 30mm tlačítkový spínač?

Standardní průmyslové 30mm tlačítkové spínače jsou dimenzovány až do 600V AC a 10A pro všeobecné použití. Pro DC aplikace nebo nižší proudy (elektronické ovládání) můžete najít varianty s pozlacenými kontakty dimenzovanými na 50mA, 48V DC. Spínač vždy přizpůsobte typu zátěže (odporová vs. indukční).

Jsou 30mm tlačítkové spínače k dispozici s LED a jakými napětími?

Absolutně. LED jednotky jako řada A30NL podporují AC/DC 6V, 12V, 24V a dokonce AC 100–240V s vestavěnými odpory omezujícími proud. Běžné jsou také dvoubarevné LED diody (červená/zelená), které indikují stav chod/zastavení.Yijia Industrial Electric Co., Ltd.nabízí plnonapěťové LED diody ve své 30mm řadě.

Jak zapojím 30mm tlačítkový spínač se zasouvacími svorkami?

Zasouvací svorkovnice (jako Push-in Plus od společnosti Omron) umožňují vkládání bez použití nářadí: odizolujte drát o 10 mm, stiskněte uvolňovací pružinu (nebo pouze zatlačte na plný drát) a vložte. Je rychlejší než šroubové svorky a odolný proti vibracím. Mnoho 30mm tlačítkových spínačů nyní nabízí tuto funkci pro bezúdržbové zapojení.

Jaký je rozdíl mezi operátory tlačítek „splachovací“ a „rozšířené“?

Zapuštěné 30mm tlačítkové spínače jsou téměř v úrovni rámu – zabraňují náhodnému stisknutí. Prodloužené (nebo vyvýšené) ovladače vyčnívají dále, což usnadňuje jejich stisknutí v rukavicích, ale jsou náchylnější k nechtěné aktivaci. Pro E-stop jsou povinné ovladače s prodlouženou hlavou.

📚 Reference a zdroje

[1] MISUMI: A30NN nepodsvícené 30mm tlačítko (Omron)
[2] Řada IDEC TWND Heavy-Duty 30 mm
[3] Specifikace 30mm kovového tlačítka (nerez)
[5] MISUMI: A30NL Osvětlené 30mm tlačítko
[8] Fórum PLC: diskuse o odolnosti 30 mm vs 22 mm
[7] Aplikace Schneider 9001K 30mm

*Další poznatky zYijia Industrial Electric Co., Ltd.interní testovací data.
