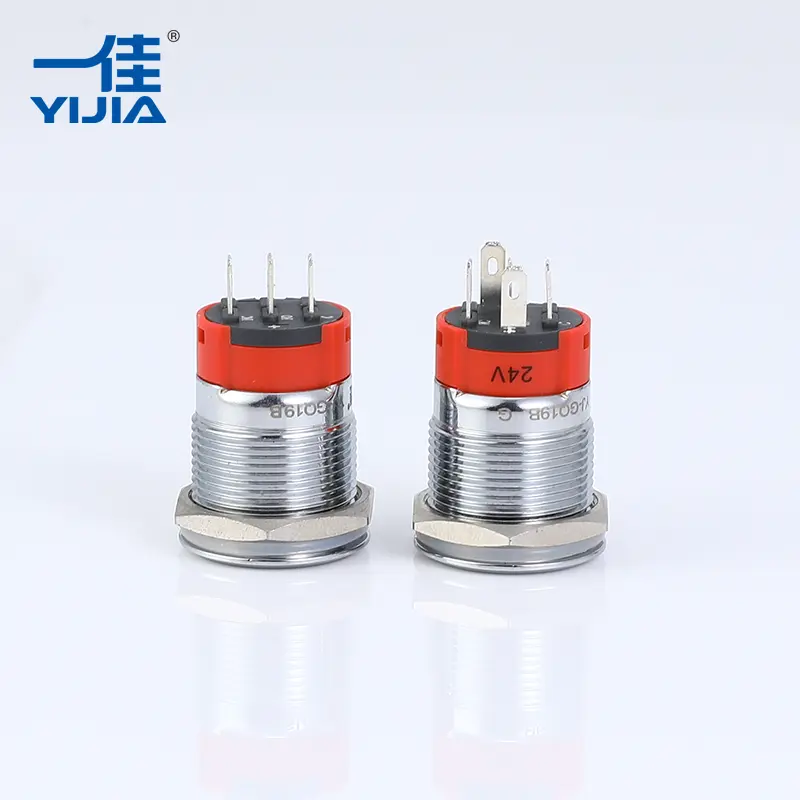

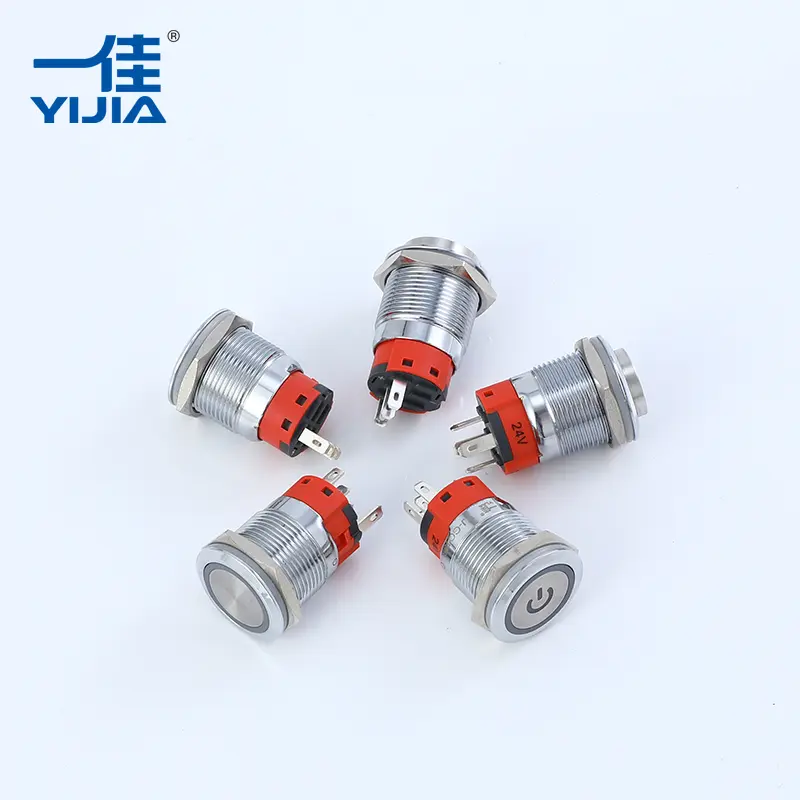

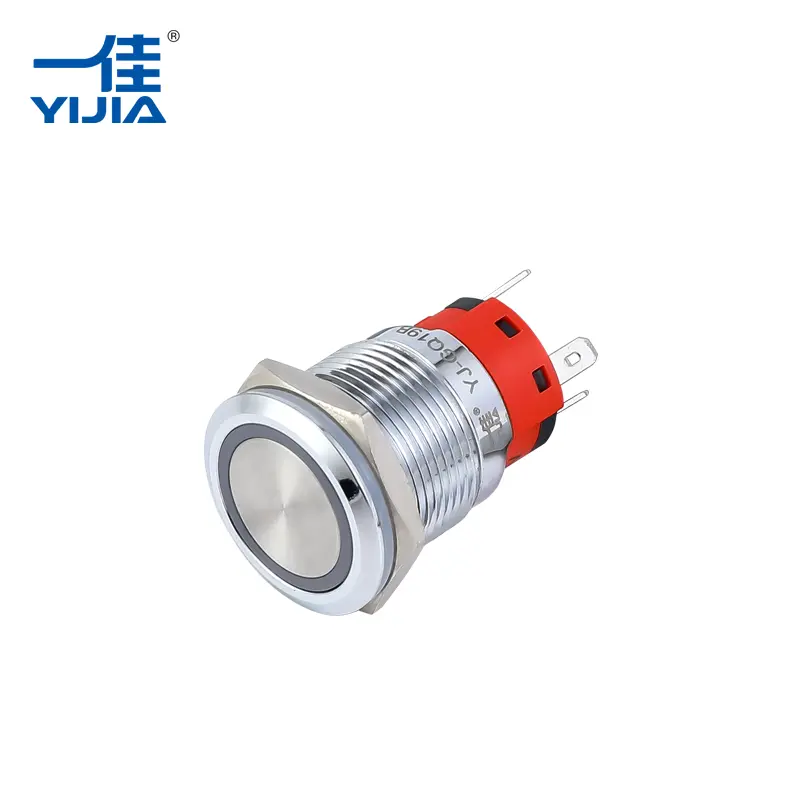

Osvětlený tlačítkový spínač

Osvětlený tlačítkový spínačYijiaintegruje manuální ovládání s vizuální signalizací. Tyto jednotky jsou vybaveny vysoce svítivou LED napájenou velkorozměrovými čipy, která zvyšuje odolnost proti přepětí a prodlužuje provozní životnost. Vestavěný odpor snižující napětí eliminuje potřebu dalších součástí, zjednodušuje návrh obvodu a snižuje celkové náklady na montáž. Tyto spínače jsou vyrobeny z materiálů, jako jsou kontakty z nerezové oceli a slitiny stříbra, zajišťují nízký odpor kontaktů a vysokou elektrickou vodivost.

Klíčové vlastnosti

• Vysoce svítivá LED: LED čipy s dlouhou životností poskytují jasnou indikaci stavu i v prostředí s vysokým okolním světlem.
• Spolehlivý kontaktní systém: Kontakty ze stříbrné slitiny snižují odpor na $\le 50m\Omega$ a zajišťují stabilní přenos signálu pro aplikace s vysokým i nízkým proudem.
• Robustní konstrukce: Volba skořepin z pochromované mosazi nebo nerezové oceli poskytuje vynikající odolnost proti korozi a fyzikálním nárazům.

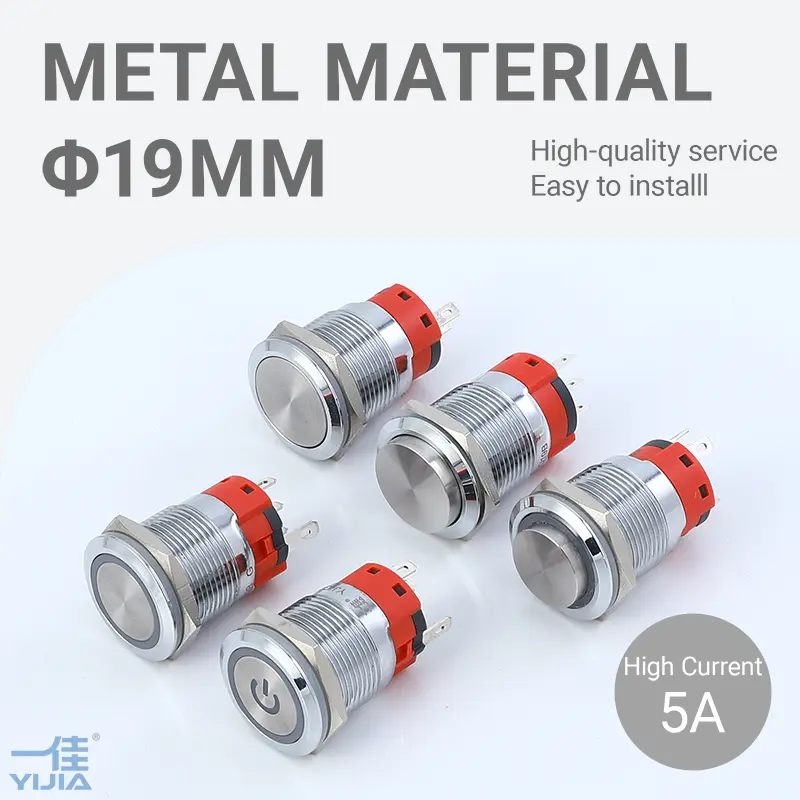

• Různé možnosti montáže: K dispozici v několika standardních průměrech včetně 16 mm, 19 mm, 22 mm a 25 mm, aby vyhovovaly různým požadavkům na panely.
• Vynikající ochrana: IP65 pro odolnost proti prachu a vodě, vhodné pro náročná průmyslová nastavení.

Technické specifikace

Velikost montážního otvoru: 16 mm / 19 mm / 22 mm / 25 mm

Materiál pláště: Nerezová ocel / pochromovaná mosaz / technický plast

Konfigurace kontaktu: 1NO1NC / 2NO2NC / 1NO / 1NC

Provozní režim: Okamžitý (vlastní reset) nebo blokovací (samoblokování)

Proudová kapacita: Podpora vysokého proudu až 15A nebo 18A

Napětí LED: Rozsah od 3V do 220V (kompatibilní AC/DC)

Mechanická životnost: Testováno na 500 000 cyklů

Elektrická životnost: Jmenovitá pro 100 000 cyklů

Výrobní síla

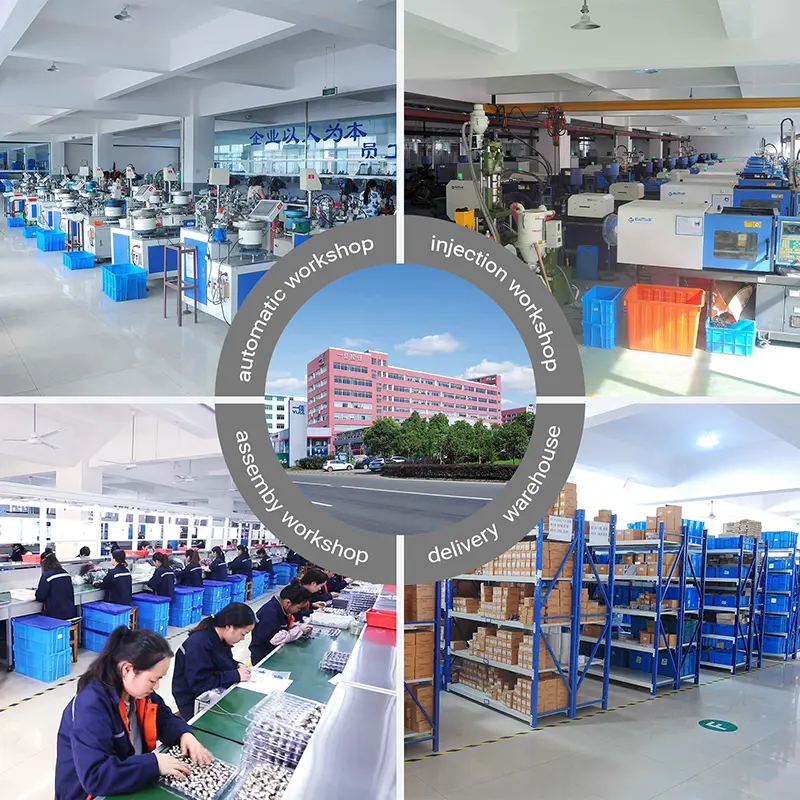

Yijia Industrial Electrical Co., Ltd. pracuje s moderním výrobním zařízením a moderním systémem řízení. Náš výrobní proces je přísně řízen mezinárodním systémem řízení kvality ISO9001, aby bylo zajištěno, že každý podsvícený tlačítkový spínač splňuje profesionální standardy.

• Certifikovaná kvalita: Naše produktová řada obdržela mezinárodní certifikace CCC, CE a RoHS.
• Globální dosah: Díky letům mezinárodního průzkumu trhu s výkonovou elektronikou navrhujeme produkty, které splňují požadavky importovaného i nezávislého trhu výzkumu a vývoje.

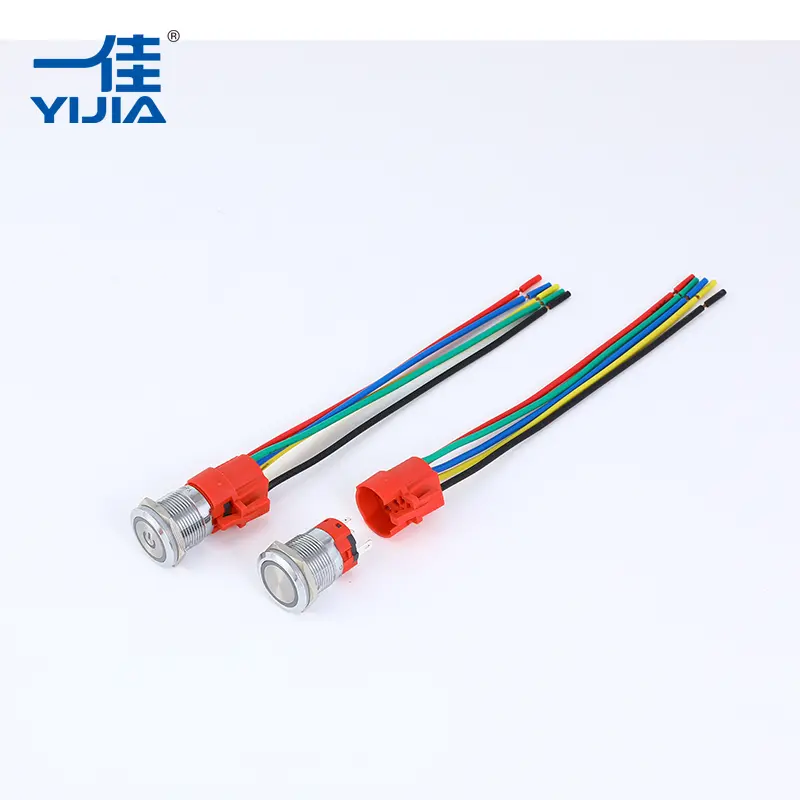

• Schopnost OEM/ODM: Poskytujeme přizpůsobené leptání symbolů, specifické uchycení zásuvek vodičů a přizpůsobené materiály pouzdra, abychom podpořili vaši konkrétní značku nebo technické potřeby.

Průmyslové aplikace

Illuminated Push Button Switch je široce používán v různých odvětvích díky své všestrannosti a robustnímu designu:

Ovládací systémy: Ideální pro konzoly, ovládací skříně a rozvodné skříně.

Mechanický provoz: Často se používá v CNC strojích a automatizovaných výrobních linkách.

Přístrojové vybavení: Spolehlivý výkon v testovacích zařízeních a lékařských přístrojových panelech.

Průvodce výběrem zakázek

Abyste zajistili, že obdržíte nejvhodnější podsvícený tlačítkový spínač pro vaši aplikaci, potvrďte prosím při odesílání dotazu následující technické požadavky:

1. Instalační rozměry: (např. 16 mm, 22 mm)
2. Požadavky na proud zátěže: (např. 7A, 15A)

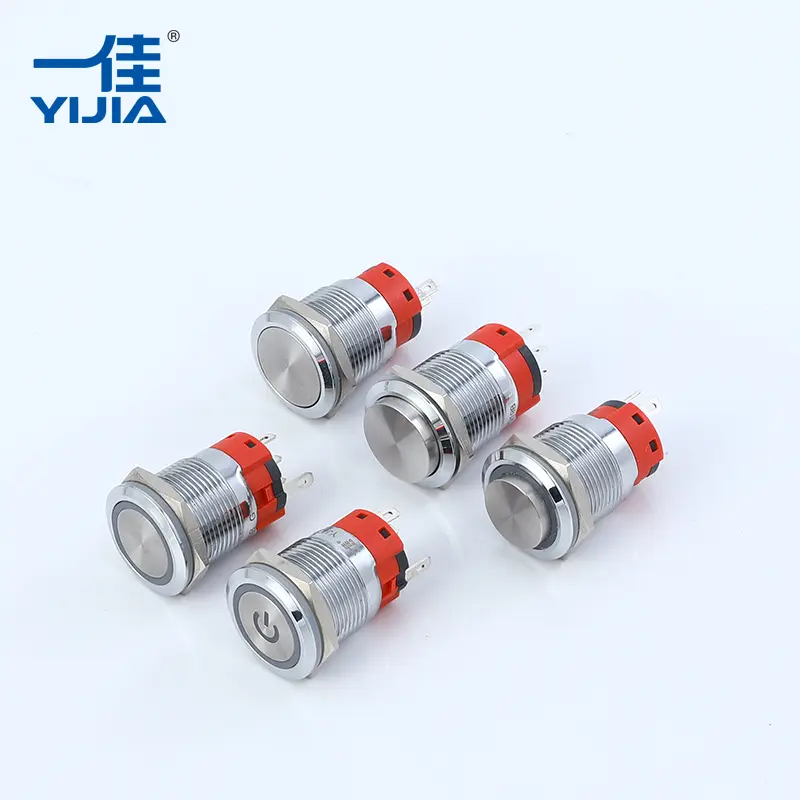

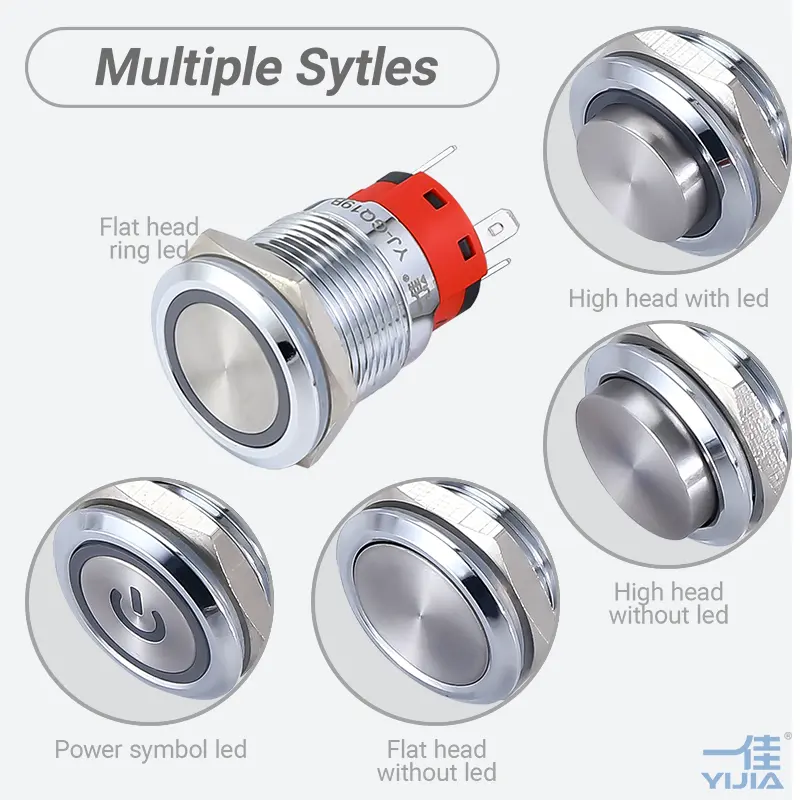

3. Styl hlavy: (Plochá hlava, vysoká hlava nebo přizpůsobené symbolu)
4. Provozní režim: (dočasný nebo blokovací)
5. Parametry LED: Požadované napětí a barva (červená, zelená, modrá, žlutá, bílá)
6. Materiál pláště: (nerezová ocel nebo chrom potažený mosazí)

FAQ

Vyžaduje LED externí rezistor?

Ne, Yijia Illuminated Push Button Switch obsahuje vestavěný odpor snižující napětí. Stačí pouze připojit příslušné napětí na piny LED.

Jsou tyto spínače vhodné pro venkovní použití?

Ano, s úrovní ochrany IP65 jsou tyto spínače chráněny proti prachu a stříkající vodě, takže jsou spolehlivé pro většinu venkovních ovládacích panelů.

Jaká je výhoda kontaktů ze slitiny stříbra?

Stříbrná slitina poskytuje vynikající elektrickou vodivost a odolnost proti oxidaci ve srovnání se standardní mědí, což zajišťuje delší elektrickou životnost a stabilnější spínací výkon.

Vlastnosti a výhody

● 16mm/19mm/22mm/25mm velikost vícenásobného montážního otvoru

● Pochromovaná mosaz/nerezová ocel

● 18A/15A vysoká proudová kapacita

● 1NO/1NC/1NO1NC/2NO struktura kontaktu

● Vysoce kvalitní kontakt ze slitiny stříbra

● Nižší odpor kontaktu≤50 mΩ

● 500 000 cyklů dlouhá mechanická životnost

● 100 000 cyklů dlouhá elektrická životnost

● Životnost LED s vysokým jasem 50 000 hodin

● Stupeň ochrany IP65

● CCC,TUV,CE

● RoHS, Reach (přizpůsobené)

● Nejlepší cena a vysoký výkon

● Profesionální vysokonapěťové tlačítkové spínače

● Podpora OEM/ODM

Jak vybrat vhodný typ kovového tlačítka

Odpovězte prosím na následující otázku a zašlete nám ji, vybereme pro vás vhodný typ.

Otázka&Příklad

①  rozměry tlačítka pro instalaci: 16 mm.

② zatěžovací proud, který potřebujete ovládat: 7A.

③ typ hlavové části: platová hlava bez světla.

④ vyberte strukturu kontaktu: 1NO/1NC/1NO1NC/2NO.

⑤ Provozní režim: Okamžitý nebo Blokující.

⑥ Napětí a barva LED diody (v případě potřeby): DC 24V ZELENÁ.

⑦ vyberte materiály pláště: nerezová ocel nebo mosaz potažený chrom.

⑧ speciální požadavek: vodotěsný, vlastní symbol, potřeba zásuvka...
